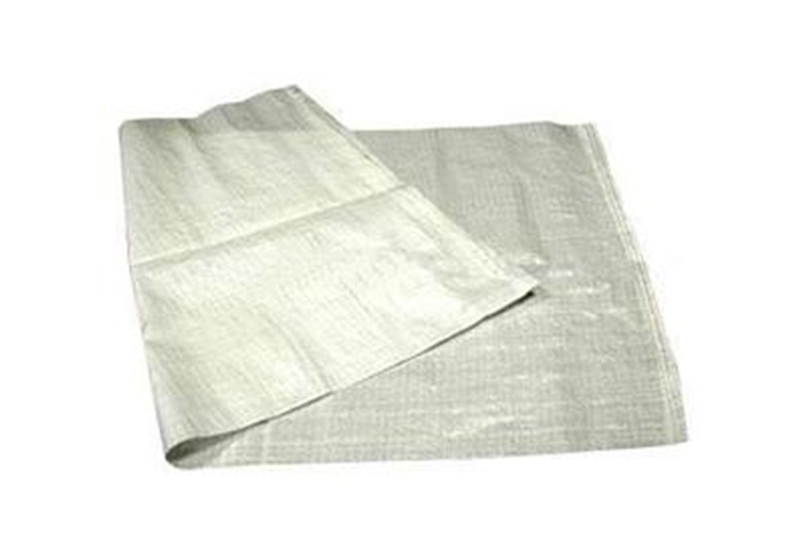

塑料編織袋是由聚乙烯、聚丙烯經(jīng)拉絲、編織、縫制或糊制而成，裝載重量一般在25-50kg。{TodayHot}因其具有良好的拉伸強度，且價格低廉、運輸方便，廣泛用于水泥、化工原料、化肥、礦產(chǎn)、糧食、食糖等粉粒物料產(chǎn)品的包裝，這種包裝近些年來呈逐年增多的趨勢。

水泥是重要的建筑材料，產(chǎn)量逐年增加，今年將達到8.5億噸以上。除了部分采用散裝運輸外，其余全部用袋裝，需用包裝袋136億條之多，且70%是塑料編織袋。因此，國家技術(shù)監(jiān)督局從1997版到2002版的強制性《水泥包裝袋》標準中，將復(fù)膜塑編袋從復(fù)合袋中提出單獨列為獨立的袋型。

 為了確保國家標準的實施，各地檢驗檢疫部門對塑料編織袋生產(chǎn)進行監(jiān)管，頒發(fā)質(zhì)量許可證，制定了規(guī)范的檢驗管理辦法及檢驗規(guī)程。如對塑料編織加工廠實施許可證管理；對出廠塑料編織袋外觀實施批批檢驗；對物理性能實施周期檢驗；實施批次管理。本文列舉了在管理和實踐中所發(fā)現(xiàn)的主要問題，以期幫助制袋企業(yè)取得認識上的一致。

關(guān)于塑編袋的老化問題塑料編織袋在自然環(huán)境下即在陽光直射的條件下，一周后其強度降低25%，兩周后會降低40%，基本上已不能使用。也就是說塑編袋的儲存保管問題非常重要。另外，在塑編袋包裝水泥后放在露天環(huán)境受陽光直射，強度會急劇下降；貯運過程中溫度過高（集裝箱運輸）或遇到雨淋,都會導(dǎo)致其強度下降，從而達不到保護內(nèi)裝物品的質(zhì)量要求。因此塑編袋的運輸倉儲條件十分重要。{HotTag}所以GB/T8946和GB/T8947都對貯運條件有明確規(guī)定，即塑編袋應(yīng)放在陰涼潔凈的室內(nèi)貯藏,運輸時應(yīng)避免日曬雨淋，不應(yīng)靠近熱源，貯存期不得超過18個月。實際上18個月的時間塑編袋就可能老化，所以應(yīng)縮短塑編袋包裝的有效期，應(yīng)以12個月為宜。

通過扁絲的相對拉伸負荷和斷裂伸長率可以測定復(fù)膜過程中編織布的老化程度。涂復(fù)膜前后，對各抽樣扁絲進行拉伸負荷和斷裂伸長率試驗，比較試驗結(jié)果來判定，如果涂復(fù)前后扁絲技術(shù)指標變化不大，可以認為基本上沒有老化；如果涂復(fù)前后扁絲技術(shù)指標相差較多，就可能存在老化問題，要分析原因，改進工藝過程。

關(guān)于塑編袋的再生料問題為確保包裝袋的質(zhì)量，應(yīng)高度重視塑料編織袋的老化問題。為此，國家建材行業(yè)主管部門曾要求制袋原料中不允許有再生料、回料，填充料的摻入量應(yīng)嚴格限制在不得超過5%，同時要嚴格控制復(fù)膜溫度，避免由于工藝問題引起加速老化問題。再生料的過多加入也是促使塑編袋老化的原因之一。
